Avaktiverad 2023-12-27

Ersättningsartikel saknas

RSK-nr enhet: ST

RSK-Nr: 682 41 73

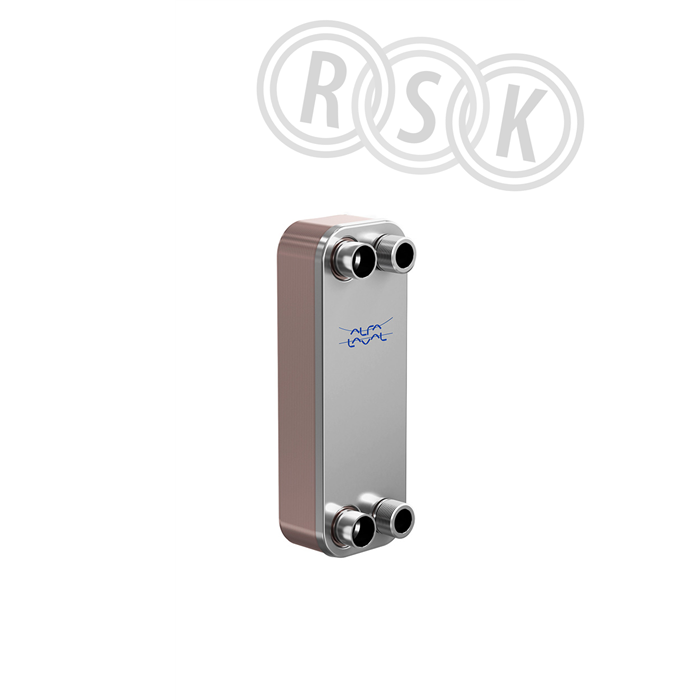

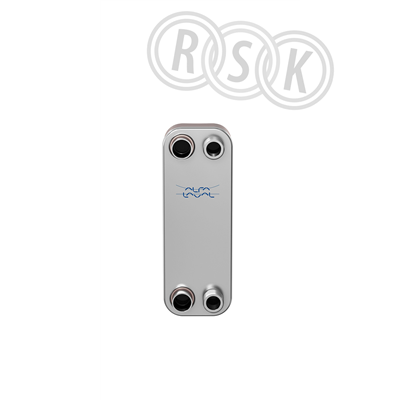

CB30-18H

Plattvärmeväxlare

Inlagd: 2011-07-12

RSK-nr enhet: ST

Värmeväxlarna är kvalitetssäkrade i enlighet med DIN ISO 9001. Samtliga ingående komponenter är tillverkade av syrafast stål 1.4401 och lödda i vacuumugn med 100% koppar som lodmaterial. Enheterna har tillverkats i enlighet med Europadirektivet 97/23/EC, AFS1999:4 och har därför trycktestats med luft och läckagetestats med helium. Tillbehör: Stativ, isolering och kopplingar.

  • •  Kompakt
  • •  Lätt att installera
  • •  Självrengörande
  • •  Låga krav på service och underhåll
  • •  Alla enheter är tryck- och läckageprovade
  • •  Saknar packningar

Visa mer

Värmeväxlarna är kvalitetssäkrade i enlighet med DIN ISO 9001. Samtliga ingående komponenter är tillverkade av syrafast stål 1.4401 och lödda i vacuumugn med 100% koppar som lodmaterial. Enheterna har tillverkats i enlighet med Europadirektivet 97/23/EC, AFS1999:4 och har därför trycktestats med luft och läckagetestats med helium. Tillbehör: Stativ, isolering och kopplingar.

  • •  Kompakt
  • •  Lätt att installera
  • •  Självrengörande
  • •  Låga krav på service och underhåll
  • •  Alla enheter är tryck- och läckageprovade
  • •  Saknar packningar

Märkningar

CE

Dokument

Översikt
RSK-nummer6824173
Tillverkarens artikelnummer32870 8328 7
GTIN-
ProduktPlattvärmeväxlare
ProduktnamnCB30-18H
DimensionDN25xDN32
Storlek100x113x313
Tryck/Flöde/Temp32 bar
Effekt/Eldata-
FunktionVärmeöverföring
Utförande2xDN25 2xDN32 utv gg
Färgstål
Ytbehandlingkoppar
MaterialSyrafast stål Alloy 364
Standard97/23/EC
Övrig infolödd växlare
Tillverkarens produktsida -
RSK flik17 Vatten-/Medievärmare/Tankar/Växlare
Tillverkarens artikelnummer 32870 8328 7
GTIN -
Tillverkarens produktsida -
Produktegenskaper

Produktegenskaper

Material Rostfritt stål
Modell/Utförande Lödd
Höjd 313 mm
Bredd 113 mm
Djup 100 mm
Antal plattor 18
Anslutning primär Utvändig gänga
Dimension primär Ansl. 25 (1")
Anslutning sekundär Utvändig gänga
Dimension sekundär Ansl. 32 (1 1/4")
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 391
Bredd (mm) 147
Höjd (mm) 280
Vikt (kg) 4,42
Dokument

Dokumentlänkar

Monteringsanvisning Ladda ner
Snabbguide -
Drift & Skötsel Ladda ner
Tillverkarens garantiåtagande -
Manual Ladda ner
Konfigurationsanvisning -
Produktblad Ladda ner
Sortimentskatalog -
Film -
Byggvarudeklaration Ladda ner
InstallationsBVD -
Säkerhetsdatablad Ladda ner
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat Ladda ner
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning Ladda ner
Reservdelslista -
Roterande bild -
Monteringsanvisning https://www.rskdatabasen.se/infoDocs/MONT/MONT_506_6808160.pdf
Drift & Skötsel https://www.rskdatabasen.se/infoDocs/DOS/DOS_506_6808160.pdf
Manual https://www.rskdatabasen.se/infoDocs/MAN/MAN_506_6808160.pdf
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_506_6824170.pdf
Byggvarudeklaration https://www.rskdatabasen.se/infoDocs/BVD/bvd_506_6824100_gruppfil.pdf
Säkerhetsdatablad https://www.rskdatabasen.se/infoDocs/SDB/SDB_506_6808160.pdf
Certifikat https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_506_6808160.pdf
Ritning https://www.rskdatabasen.se/infoDocs/RITN/RITN_506_6824173.pdf
