Avaktiverad 2023-12-27

Ersättningsartikel saknas

RSK-nr enhet: ST

RSK-Nr: 682 43 46

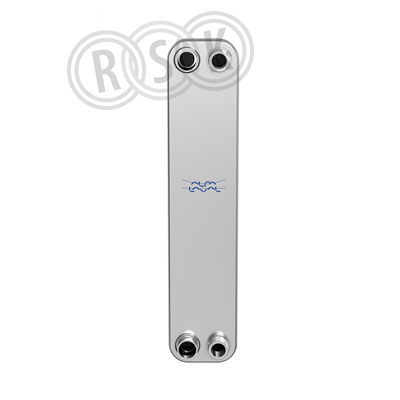

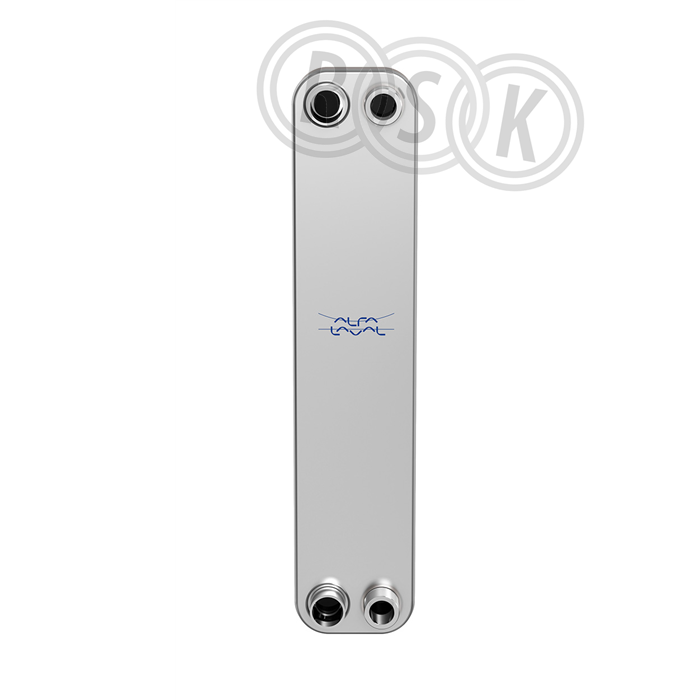

CB60-40L 2-stråk, 4 ansl

Plattvärmeväxlare

Inlagd: 2012-09-03

RSK-nr enhet: ST

Värmeväxlarna är kvalitetssäkrade i enlighet med DIN ISO 9001. Samtliga ingående komponenter är tillverkade av syrafast stål 1.4401 och lödda i vacuumugn med 100% koppar som lodmaterial. Enheterna har tillverkats i enlighet med Europadirektivet 97/23/EC, AFS1999:4 och har därför trycktestats med luft och läckagetestats med helium. Tillbehör: Stativ, isolering och kopplingar.

  • •  Kompakt
  • •  Lätt att installera
  • •  Självrengörande
  • •  Låga krav på service och underhåll
  • •  Alla enheter är tryck- och läckageprovade
  • •  Saknar packningar

Visa mer

Värmeväxlarna är kvalitetssäkrade i enlighet med DIN ISO 9001. Samtliga ingående komponenter är tillverkade av syrafast stål 1.4401 och lödda i vacuumugn med 100% koppar som lodmaterial. Enheterna har tillverkats i enlighet med Europadirektivet 97/23/EC, AFS1999:4 och har därför trycktestats med luft och läckagetestats med helium. Tillbehör: Stativ, isolering och kopplingar.

  • •  Kompakt
  • •  Lätt att installera
  • •  Självrengörande
  • •  Låga krav på service och underhåll
  • •  Alla enheter är tryck- och läckageprovade
  • •  Saknar packningar

Märkningar

CE

Dokument

Översikt
RSK-nummer6824346
Tillverkarens artikelnummer3287079666
GTIN-
ProduktPlattvärmeväxlare
ProduktnamnCB60-40L 2-stråk, 4 ansl
Dimension4xG20
Storlek188x113x527
Tryck/Flöde/Temp32 bar
Effekt/Eldata-
FunktionVärmeöverföring
Utförande4 anslutningar utvändig gänga
Färgstål
Ytbehandlingkoppar
MaterialSyrafast stål Alloy 315
Standard97/23/EC
Övrig infolödd plattvärmeväxlare
Tillverkarens produktsida -
RSK flik17 Vatten-/Medievärmare/Tankar/Växlare
Tillverkarens artikelnummer 3287079666
GTIN -
Tillverkarens produktsida -
Produktegenskaper

Produktegenskaper

Material Rostfritt stål
Modell/Utförande Lödd
Höjd 527 mm
Bredd 113 mm
Djup 188 mm
Antal plattor 40
Anslutning primär Utvändig gänga
Dimension primär Ansl. 25 (1")
Anslutning sekundär Utvändig gänga
Dimension sekundär Ansl. 25 (1")
Miljö- och hållbarhet

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 579
Bredd (mm) 125
Höjd (mm) 280
Vikt (kg) 10,18
Dokument

Dokumentlänkar

Monteringsanvisning
Snabbguide -
Drift & Skötsel
Tillverkarens garantiåtagande -
Manual
Konfigurationsanvisning -
Produktblad
Sortimentskatalog -
Film -
Byggvarudeklaration
InstallationsBVD -
Säkerhetsdatablad
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning
Reservdelslista -
Roterande bild -
Monteringsanvisning https://www.rskdatabasen.se/infoDocs/MONT/MONT_506_6808160.pdf
Drift & Skötsel https://www.rskdatabasen.se/infoDocs/DOS/DOS_506_6808160.pdf
Manual https://www.rskdatabasen.se/infoDocs/MAN/MAN_506_6808160.pdf
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_506_6824159.pdf
Byggvarudeklaration https://www.rskdatabasen.se/infoDocs/BVD/bvd_506_6824325_gruppfil.pdf
Säkerhetsdatablad https://www.rskdatabasen.se/infoDocs/SDB/SDB_506_6808160.pdf
Certifikat https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_506_6808160.pdf
Ritning https://www.rskdatabasen.se/infoDocs/RITN/RITN_506_6824346.pdf
