RSK-nr enhet: ST

RSK-Nr: 536 43 12

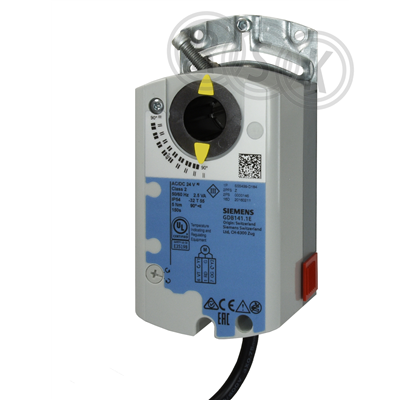

GDB141.1E

Ställdon

Inlagd: 2017-08-21

RSK-nr enhet: ST

Spjällställdon med vridande rörelse används i luftbehandlingsanläggningar för att styra och stänga av spjäll. • Matningsspänning AC 24 V/DC 24...48 V • 5 Nm • 2-läges/3-läges styrning • Riktningsväljare • Frikopplingsknapp för manuell omställning • Datablad A6V10636149

Spjällställdon med vridande rörelse används i luftbehandlingsanläggningar för att styra och stänga av spjäll. • Matningsspänning AC 24 V/DC 24...48 V • 5 Nm • 2-läges/3-läges styrning • Riktningsväljare • Frikopplingsknapp för manuell omställning • Datablad A6V10636149

Märkningar

CE

Dokument

Översikt
RSK-nummer5364312
Tillverkarens artikelnummerS55499-D184
GTIN7612914105660
ProduktStälldon
ProduktnamnGDB141.1E
Dimension-
Storlek68x137x61 mm (BxHxD)
Tryck/Flöde/Temp-
Effekt/EldataAC 24 V/DC 24…48 V; 0,5W/1W
Funktion2-/3-läges styrsignal
Utförande5 Nm, 150 s, 28 dB(A)
Färgsilver/blå
Ytbehandling-
Materialaluminium
StandardIP54
Övrig info-
Tillverkarens produktsida http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55499-D184
RSK flik12 Automatik/Styrventiler
Tillverkarens artikelnummer S55499-D184
GTIN 7612914105660
Tillverkarens produktsida http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55499-D184
Produktegenskaper

Produktegenskaper

Lämplig för ventil Nej
Lämpling för ventilationsarmatur Ja
Matningsspänning Övrigt
Styrsignal 2-punkt
Energiförbrukning vid drift 0,6 W
Energiförbrukning vid vila 0,5 W
Modell/Utförande Vridande
Regleringstyp På/Av Ja
Reglering modulerande Ja
Reglering split-range Nej
Längd anslutningskabel 0,9 m
Transmission Med kugghjul
Anslutning till avstängningsventil Övrigt
Med direktmontage toppfläns (ISO 5211) Nej
Återgång vid nollspänning Nej
Spänningslös stängd Nej
Princip för säkerhetsinställning NO - Normalt öppen
Automatisk gångavkänning Nej
Inställbar återkopplingssignal Nej
Hjälpkontakter Nej
Lägesrapportering Ingen
Hjälpkontakter som tillval Nej
Slutkontakter Ingen
Inställbart arbetsområde Nej
Med mekanisk inställningsindikator Ja
Lämplig för manuell drift Ja
Gångtid 150 s
Vridmoment 5 Nm
Potentialfri omkopplingskontakt Nej
Självjusterande slaglängd Nej
Max. rotationsvinkel 90 °
Med säkerhetsfunktion Nej
Kapslingsklass (IP) IP54
Max. ingång elektrisk effekt 1 VA
Tillåten relativ luftfuktighet 5 - 95 %
Omgivningstemperatur -32 - 55 °C
Höjd 137 mm
Bredd 68 mm
Djup 59,5 mm
Explosionssäker Nej
Material hus/kapsling/stomme Plast
Miljö- och hållbarhet

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 70
Bredd (mm) 110
Höjd (mm) 190
Vikt (kg) 0,8
Dokument

Dokumentlänkar

Monteringsanvisning -
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad Ladda ner
Sortimentskatalog -
Film -
Byggvarudeklaration -
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5364312.pdf
