RSK-nr enhet: ST

RSK-Nr: 536 43 13

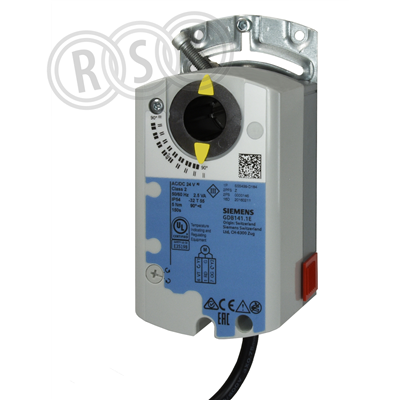

GDB161.1E

Ställdon

Inlagd: 2017-08-21

RSK-nr enhet: ST

Spjällställdon med vridande rörelse används i luftbehandlingsanläggningar för att styra och stänga av spjäll. • Matningsspänning AC 24 V/DC 24...48 V • 5 Nm • DC 0...10 V styrning • Riktningsväljare • Frikopplingsknapp för manuell omställning • Datablad A6V10636149

Spjällställdon med vridande rörelse används i luftbehandlingsanläggningar för att styra och stänga av spjäll. • Matningsspänning AC 24 V/DC 24...48 V • 5 Nm • DC 0...10 V styrning • Riktningsväljare • Frikopplingsknapp för manuell omställning • Datablad A6V10636149

Märkningar

CE

Dokument

Översikt
RSK-nummer5364313
Tillverkarens artikelnummerS55499-D266
GTIN7612914111111
ProduktStälldon
ProduktnamnGDB161.1E
Dimension-
Storlek68x137x61 mm (BxHxD)
Tryck/Flöde/Temp-
Effekt/EldataAC 24 V/DC 24…48 V;0,7W/1,5W
FunktionDC 0…10 V styrsignal
Utförande5 Nm, 150 s, 28 dB(A)
Färgsilver/blå
Ytbehandling-
Materialaluminium
StandardIP54
Övrig info-
Tillverkarens produktsida http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55499-D266
RSK flik12 Automatik/Styrventiler
Tillverkarens artikelnummer S55499-D266
GTIN 7612914111111
Tillverkarens produktsida http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55499-D266
Produktegenskaper

Produktegenskaper

Lämplig för ventil Nej
Lämpling för ventilationsarmatur Ja
Matningsspänning Övrigt
Styrsignal 0-10V
Energiförbrukning vid drift 1 W
Energiförbrukning vid vila 700 W
Modell/Utförande Vridande
Regleringstyp På/Av Nej
Reglering modulerande Ja
Reglering split-range Nej
Längd anslutningskabel 0,9 m
Transmission Med kugghjul
Anslutning till avstängningsventil Övrigt
Med direktmontage toppfläns (ISO 5211) Nej
Återgång vid nollspänning Nej
Spänningslös stängd Nej
Princip för säkerhetsinställning NO - Normalt öppen
Automatisk gångavkänning Ja
Inställbar återkopplingssignal Nej
Hjälpkontakter Nej
Lägesrapportering 0-10V
Hjälpkontakter som tillval Nej
Slutkontakter Ingen
Inställbart arbetsområde Nej
Med mekanisk inställningsindikator Ja
Lämplig för manuell drift Ja
Gångtid 150 s
Vridmoment 5 Nm
Potentialfri omkopplingskontakt Nej
Självjusterande slaglängd Nej
Max. rotationsvinkel 90 °
Med säkerhetsfunktion Nej
Kapslingsklass (IP) IP54
Max. ingång elektrisk effekt 1,3 VA
Tillåten relativ luftfuktighet 5 - 95 %
Omgivningstemperatur -32 - 55 °C
Höjd 137 mm
Bredd 68 mm
Djup 59,5 mm
Explosionssäker Nej
Material hus/kapsling/stomme Plast
Miljö- och hållbarhet

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 70
Bredd (mm) 110
Höjd (mm) 190
Vikt (kg) 0,8
Dokument

Dokumentlänkar

Monteringsanvisning -
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad Ladda ner
Sortimentskatalog -
Film -
Byggvarudeklaration -
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5364313.pdf
