RSK-nr enhet: ST

RSK-Nr: 536 43 42

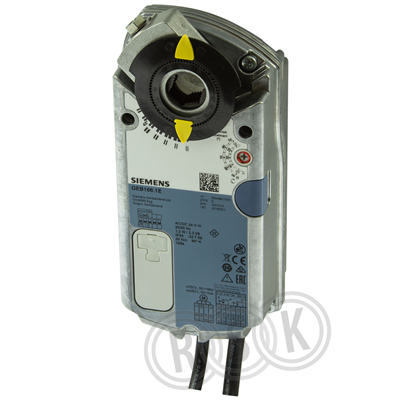

GEB166.1E

Spjällställdon

Inlagd: 2019-06-26

RSK-nr enhet: ST

Spjällställdon med vridande rörelse, används i luftbehandlingsanläggningar för att styra och stänga av spjäll. • Matningsspänning AC 24 V/DC 24...48 V • Återföringssignal DC 0...10 V • 2 st. hjälpkontakter • 20 Nm • DC 0...10 V styrning • Riktningsväljare • Frikopplingsknapp för manuell omställning • Datablad A6V11449860

Spjällställdon med vridande rörelse, används i luftbehandlingsanläggningar för att styra och stänga av spjäll. • Matningsspänning AC 24 V/DC 24...48 V • Återföringssignal DC 0...10 V • 2 st. hjälpkontakter • 20 Nm • DC 0...10 V styrning • Riktningsväljare • Frikopplingsknapp för manuell omställning • Datablad A6V11449860

Märkningar

CE

Dokument

Översikt
RSK-nummer5364342
Tillverkarens artikelnummerS55499-D335
GTIN7612914115287
ProduktSpjällställdon
ProduktnamnGEB166.1E
Dimension-
Storlek82x183x61 mm (BxHxD)
Tryck/Flöde/Temp-
Effekt/EldataAC 24V/DC 24…48V; 2,5VA/1,2W
FunktionDC 0/2…10 V styrsignal
Utförande20 Nm, 150 s, <35 dB(A)
Färgsilver/blå
Ytbehandling-
Materialaluminium
StandardIP54
Övrig info-
Tillverkarens produktsida http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55499-D335
RSK flik12 Automatik/Styrventiler
Tillverkarens artikelnummer S55499-D335
GTIN 7612914115287
Tillverkarens produktsida http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55499-D335
Produktegenskaper

Produktegenskaper

Styrsignal 0-10V
Energiförbrukning vid drift 1,2 W
Modell/Utförande Vridande
Längd anslutningskabel 0,9 m
Transmission Med kugghjul
Med direktmontage toppfläns (ISO 5211) Nej
Återgång vid nollspänning Nej
Spänningslös stängd Nej
Automatisk gångavkänning Nej
Inställbar återkopplingssignal Nej
Hjälpkontakter Ja
Hjälpkontakter som tillval Nej
Inställbart arbetsområde Nej
Lämplig för manuell drift Nej
Gångtid 150 s
Vridmoment 20 Nm
Självjusterande slaglängd Nej
Max. rotationsvinkel 90 °
Med säkerhetsfunktion Nej
Kapslingsklass (IP) IP54
Max. ingång elektrisk effekt 2,5 VA
Tillåten relativ luftfuktighet 95 - 95 %
Omgivningstemperatur -32 - 55 °C
Höjd 192 mm
Bredd 82 mm
Djup 63 mm
Miljö- och hållbarhet

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 95
Bredd (mm) 106
Höjd (mm) 261
Vikt (kg) 1,25
Dokument

Dokumentlänkar

Monteringsanvisning -
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad Ladda ner
Sortimentskatalog -
Film -
Byggvarudeklaration -
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5364338.pdf
Projektering

Projektering

Logga in för att visa mer.
