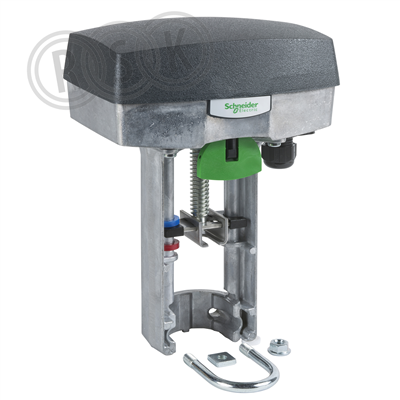

Forta M800 är ett elektromekaniskt ventilställdon för styrning av 2-och 3- trevägs kägelventiler i tappvarmvattensystem, värmesystem och luftbehandlingssystem. Passar ett flertal ventiler i fjärrvärme - och fjärrkylssystem. Ställdonet har en ställkraft på 800 N. Går antingen att styra med modulerande signal 0-10V eller öka/minska 24V.
Forta M800 är ett elektromekaniskt ventilställdon för styrning av 2-och 3- trevägs kägelventiler i tappvarmvattensystem, värmesystem och luftbehandlingssystem. Passar ett flertal ventiler i fjärrvärme - och fjärrkylssystem. Ställdonet har en ställkraft på 800 N. Går antingen att styra med modulerande signal 0-10V eller öka/minska 24V.
| RSK-nummer | 5364350 |
|---|---|
| Tillverkarens artikelnummer | 8800310030 |
| GTIN | 7332552013195 |
| Produkt | Ventilställdon |
| Produktnamn | M800 |
| Dimension | - |
| Storlek | - |
| Tryck/Flöde/Temp | 800 N |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | - |
|---|---|
| Färg | aluminium |
| Ytbehandling | - |
| Material | aluminium |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 8800310030 |
|---|
| GTIN | 7332552013195 |
|---|
| Tillverkarens produktsida | - |
|---|
| Lämplig för ventil | Ja |
|---|---|
| Lämpling för ventilationsarmatur | Nej |
| Matningsspänning | 24 V AC |
| Styrsignal | Övrigt |
| Modell/Utförande | Linjär |
| Regleringstyp På/Av | Nej |
| Reglering modulerande | Ja |
| Reglering split-range | Nej |
| Anslutning till avstängningsventil | Övrigt |
| Med direktmontage toppfläns (ISO 5211) | Nej |
| Återgång vid nollspänning | Nej |
| Spänningslös stängd | Ja |
| Typ av säkerhetsfunktion | Övrigt |
| Automatisk gångavkänning | Nej |
| Inställbar återkopplingssignal | Ja |
| Hjälpkontakter | Ja |
| Lägesrapportering | Ingen |
| Hjälpkontakter som tillval | Nej |
| Slutkontakter | Ingen |
| Inställbart arbetsområde | Ja |
| Med mekanisk inställningsindikator | Ja |
| Lämplig för manuell drift | Nej |
| Gångtid | 30 s |
| Vridmoment | 10 Nm |
| Potentialfri omkopplingskontakt | Nej |
| Ställkraft | 800 N |
| Slaglängd | 51 mm |
| Självjusterande slaglängd | Ja |
| Med säkerhetsfunktion | Nej |
| Skyddsnivå (NEMA) | 3 |
| Kapslingsklass (IP) | IP54 |
| Tillåten relativ luftfuktighet | 0 - 90 % |
| Omgivningstemperatur | -10 - 50 °C |
| Höjd | 132 mm |
| Bredd | 177 mm |
| Djup | 255 mm |
| Explosionssäker | Nej |
| Material hus/kapsling/stomme | Aluminium |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 7332552013195 | ||
| Förpackningstyp | Ospecificerad förpackning | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 138 | ||
| Bredd (mm) | 180 | ||
| Höjd (mm) | 256 | ||
| Vikt (kg) | 1,88 | ||
Mellan |
|||
| Antal i FP | 9 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 600 | ||
| Bredd (mm) | 400 | ||
| Höjd (mm) | 300 | ||
| Vikt (kg) | 18,228 | ||
Mellan2 |
|||
| Antal i FP | 36 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 1200 | ||
| Bredd (mm) | 800 | ||
| Höjd (mm) | 450 | ||
| Vikt (kg) | 82,912 | ||
Topp |
|||
| Antal i FP | 36 | ||
| GTIN FP | - | ||
| Förpackningstyp | Pall | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | |||
| Bredd (mm) | |||
| Höjd (mm) | |||
| Vikt (kg) | |||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | Ladda ner |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_296_5364350.pdf |
|---|---|
