RSK-nr enhet: ST
Inlagd: 2020-12-14
RSK-nr enhet: ST

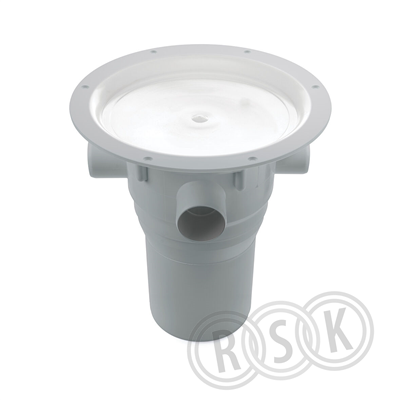

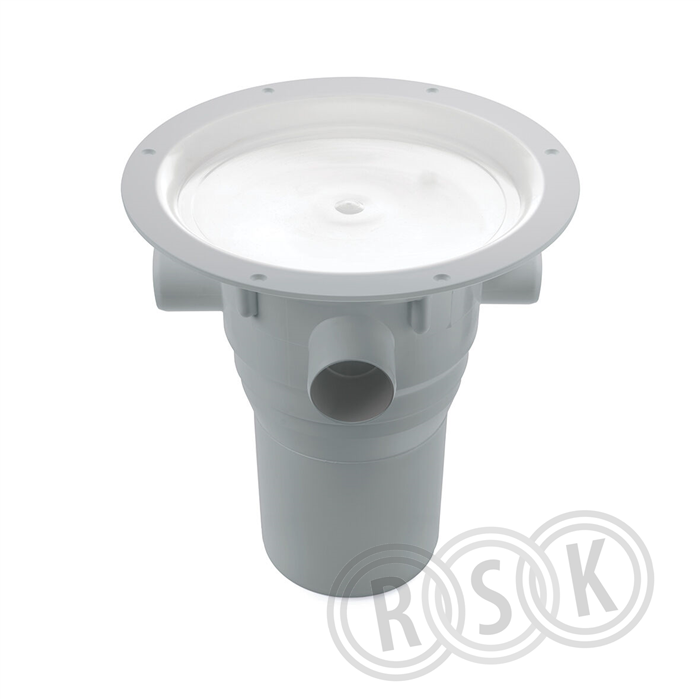

Golvbrunn med 4 st extrainlopp och Ø110 mm anslutningsrör. 2 st Ø40 mm (slätände) och 2 st Ø32 mm (slätände). Samtliga extrainlopp sågas upp vid behov. Golvbrunnen levereras utan mattpaket (UMP). Golvbrunnen levereras med pungvattenlås som enkelt kan rengöras eller bytas vid behov. OBS! JAFO´s golvbrunnar i plast finns både med och utan mattpaket. Golvbrunnar utan mattpaket kompletteras med en överdel avsedd för plast- eller klinkergolv. I träbjälklag ska golvbrunnen alltid monteras i Monteringsplatta 2, RSK 7133828 med förhöjningsring PF 37 RSK 7135075 . I betongbjälklag monteras golvbrunnen i Golvbrunnsfixtur, RSK 7133915 för att säkerställa att golvbrunnen gjuts in i rätt i höjd och våg. Golvbrunnsfixturen sågas upp så att 110 rör kan passera igenom.
Golvbrunn med 4 st extrainlopp och Ø110 mm anslutningsrör. 2 st Ø40 mm (slätände) och 2 st Ø32 mm (slätände). Samtliga extrainlopp sågas upp vid behov. Golvbrunnen levereras utan mattpaket (UMP). Golvbrunnen levereras med pungvattenlås som enkelt kan rengöras eller bytas vid behov. OBS! JAFO´s golvbrunnar i plast finns både med och utan mattpaket. Golvbrunnar utan mattpaket kompletteras med en överdel avsedd för plast- eller klinkergolv. I träbjälklag ska golvbrunnen alltid monteras i Monteringsplatta 2, RSK 7133828 med förhöjningsring PF 37 RSK 7135075 . I betongbjälklag monteras golvbrunnen i Golvbrunnsfixtur, RSK 7133915 för att säkerställa att golvbrunnen gjuts in i rätt i höjd och våg. Golvbrunnsfixturen sågas upp så att 110 rör kan passera igenom.
| RSK-nummer | 7103784 |
|---|---|
| Tillverkarens artikelnummer | 7103784 |
| GTIN | 7330710110038 |
| Produkt | Golvbrunn |
| Produktnamn | PBX 110 UMP |
| Dimension | Ø110mm |
| Storlek | - |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | - |
| Funktion | bottenutlopp |
| Utförande | utan mattpaket, 4 extra inlopp |
|---|---|
| Färg | grå |
| Ytbehandling | - |
| Material | PP |
| Standard | EN1253 |
| Övrig info | - |
| Tillverkarens produktsida | https://www.rskdatabasen.se/kategori/brunnar-avloppssystem/brunnar/inomhusbrunnar/golvbrunnar/pbx-110-ump-7103784-117 |
| RSK flik | 11 Betäckningar/Brunnar |
| Tillverkarens artikelnummer | 7103784 |
|---|
| GTIN | 7330710110038 |
|---|
| Tillverkarens produktsida | https://www.rskdatabasen.se/kategori/brunnar-avloppssystem/brunnar/inomhusbrunnar/golvbrunnar/pbx-110-ump-7103784-117 |
|---|
| Material golvbrunn | Plast |
|---|---|
| Materialkvalitet golvbrunn | PP (polypropen) |
| Med galler | Nej |
| Antal extra inlopp | 4 |
| Dimension utlopp (Nominell diameter) | Övrigt |
| Anslutning utlopp | Slätände |
| Utvändig rördiameter utlopp | 110 mm |
| Riktning utlopp | Vertikal |
| Dimension inlopp (Nominell diameter) | Ansl. 32 (1 1/4") |
| Anslutning inlopp | Slätände |
| Utvändig rördiameter inlopp | 32 mm |
| Inlopp proppat | Ja |
| Utloppskapacitet | 1 l/s |
| Längd totalt | 220 mm |
| Bredd totalt | 220 mm |
| Urtagbart vattenlås | Ja |
| Justerbart fäste/monteringstöd | Nej |
| Breddad tätningsfläns | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 07330710110038 | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 240 | ||
| Bredd (mm) | 240 | ||
| Höjd (mm) | 250 | ||
| Vikt (kg) | 0,65 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_117_7103784.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_117_2357906.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5560611880-00009 v6.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_0000415.pdf |
| Ritning | https://www.rskdatabasen.se/infoDocs/RITN/RITN_117_7103784.pdf |
| RSK-nummer | 7103784 |
|---|---|
| Tillverkarens artikelnummer | 7103784 |
| GTIN | 7330710110038 |
| Produkt | Golvbrunn |
| Produktnamn | PBX 110 UMP |
| Dimension | Ø110mm |
| Storlek | - |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | - |
| Funktion | bottenutlopp |
| Utförande | utan mattpaket, 4 extra inlopp |
|---|---|
| Färg | grå |
| Ytbehandling | - |
| Material | PP |
| Standard | EN1253 |
| Övrig info | - |
| Tillverkarens produktsida | https://www.rskdatabasen.se/kategori/brunnar-avloppssystem/brunnar/inomhusbrunnar/golvbrunnar/pbx-110-ump-7103784-117 |
| RSK flik | 11 Betäckningar/Brunnar |
| Tillverkarens artikelnummer | 7103784 |
|---|
| GTIN | 7330710110038 |
|---|
| Tillverkarens produktsida | https://www.rskdatabasen.se/kategori/brunnar-avloppssystem/brunnar/inomhusbrunnar/golvbrunnar/pbx-110-ump-7103784-117 |
|---|
| Material golvbrunn | Plast |
|---|---|
| Materialkvalitet golvbrunn | PP (polypropen) |
| Med galler | Nej |
| Antal extra inlopp | 4 |
| Dimension utlopp (Nominell diameter) | Övrigt |
| Anslutning utlopp | Slätände |
| Utvändig rördiameter utlopp | 110 mm |
| Riktning utlopp | Vertikal |
| Dimension inlopp (Nominell diameter) | Ansl. 32 (1 1/4") |
| Anslutning inlopp | Slätände |
| Utvändig rördiameter inlopp | 32 mm |
| Inlopp proppat | Ja |
| Utloppskapacitet | 1 l/s |
| Längd totalt | 220 mm |
| Bredd totalt | 220 mm |
| Urtagbart vattenlås | Ja |
| Justerbart fäste/monteringstöd | Nej |
| Breddad tätningsfläns | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 07330710110038 | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 240 | ||
| Bredd (mm) | 240 | ||
| Höjd (mm) | 250 | ||
| Vikt (kg) | 0,65 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_117_7103784.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_117_2357906.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5560611880-00009 v6.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_0000415.pdf |
| Ritning | https://www.rskdatabasen.se/infoDocs/RITN/RITN_117_7103784.pdf |
|
|
