RSK-nr enhet: ST

RSK-Nr: 175 96 24

XPress G6092G

Böj

Inlagd: 2004-11-11

RSK-nr enhet: ST

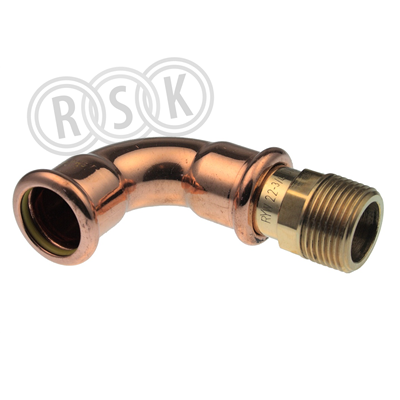

VSH XPress G6092G Böj 90° 35xR32, muff x utvändig gänga i rödgods för GAS

VSH XPress G6092G Böj 90° 35xR32, muff x utvändig gänga i rödgods för GAS

Märkningar

sakert-vatten

Dokument

Översikt
RSK-nummer1759624
Tillverkarens artikelnummer4804800
GTIN05022050555182
ProduktBöj
ProduktnamnXPress G6092G
Dimension35xR32x90°
Storlek-
Tryck/Flöde/Temp-20+70°C max 5 bar i byggnad
Effekt/Eldata-
Funktionpressfog för gas
Utförandepress x utvändig gänga
Färg-
Ytbehandling-
Materialrödgods
Standard-
Övrig info-
Tillverkarens produktsida https://aalberts-ips.se/produkt/artikel/1759624
RSK flik03 Kopparrör
Tillverkarens artikelnummer 4804800
GTIN 05022050555182
Tillverkarens produktsida https://aalberts-ips.se/produkt/artikel/1759624
Produktegenskaper

Produktegenskaper

Material anslutning 1 Brons
Materialkvalitet anslutning 1 Rödgods/Brons CuSn5Zn5Pb2
Ytskydd anslutning 1 Obehandlad
Ytbehandling anslutning 1 Obehandlad
Material anslutning 2 Brons
Materialkvalitet anslutning 2 Rödgods/Brons CuSn5Zn5Pb2
Ytskydd anslutning 2 Obehandlad
Ytbehandling anslutning 2 Obehandlad
Form Böj
Modell/Utförande 1-delad
Böjningsvinkel 90 °
Böjradie (Bockradie) 42 mm
Förminskning Nej
Excentrisk Nej
Systembunden Ja
Dimension anslutning 1 DN 32
Utvändig rördiameter anslutning 1 35 mm
Godstjocklek anslutning 1 1,4 mm
Anslutning 1 Pressmuff
Pressprofil anslutning 1 M
Dimension anslutning 2 Ansl. 32 (1 1/4")
Utvändig rördiameter anslutning 2 42,4 mm
Anslutning 2 Utvändig gänga R, konisk (ISO 7-1 / EN 10226-1)
Huvudsaklig färg rördel Koppar
Material tätning NBR (nitrilgummi)
Med invändig stoppkant Ja
Dragfast Ja
Längd 40 mm
Längd anslutning 1 80 mm
Bygglängd anslutning 1 (Z1) 55 mm
Längd anslutning 2 59 mm
Bygglängd anslutning 2 (Z2) 46,3 mm
Medietemperatur (kontinuerlig) -20 - 70 °C
Med termisk isolering Nej
Med packningar Nej
Med skyddslock/-plugg Nej
Med anslutningsindikering Nej
Med luftningsventil/avluftare Nej
FM-märkt Nej
LPCB-märkt Nej
ULC-märkt Nej
UL-märkt Nej
DIN-CERTCO-certifikat Nej
VdS-märkt Nej
Med godkännande för TÜV Nej
DVGW-kvalitetmärke för gas Ja
DVGW-kvalitetmärke för vatten Nej
Certifierad enligt NF 545 Nej
Certifierad enligt KIWA [NL] Nej
QA-märkt gas Ja
KOMO-certifierad Nej
Gastec QA - AR 214 (H2) Ja
Typgodkänd enligt BBR/EKS Nej
Miljö- och hållbarhet

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Oförpackad
Förpackningsfunktion -
Palltyp -
Djup (mm) 40
Bredd (mm) 70
Höjd (mm) 85
Vikt (kg) 0,361

Mellan
Antal i FP 5
GTIN FP -
Förpackningstyp Påse
Förpackningsfunktion -
Ingående GTIN FP -
Palltyp -
Antalet inneliggande GTIN FP
Djup (mm) 235
Bredd (mm) 200
Höjd (mm) 47
Vikt (kg) 1,085
Dokument

Dokumentlänkar

Monteringsanvisning Ladda ner
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual Ladda ner
Konfigurationsanvisning -
Produktblad -
Sortimentskatalog Ladda ner
Film -
Byggvarudeklaration -
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat Ladda ner
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Monteringsanvisning https://www.rskdatabasen.se/infoDocs/MONT/MONT_1083_1454000.pdf
Manual https://www.rskdatabasen.se/infoDocs/MAN/MAN_1083_1189616.pdf
Sortimentskatalog https://www.rskdatabasen.se/infoDocs/SKAT/SKAT_1083_1189616.pdf
Certifikat https://www.rskdatabasen.se/infoDocs/TYPG/typg_560_1759677_gruppfil.pdf
