Inlagd: 2018-11-12
RSK-nr enhet: ST

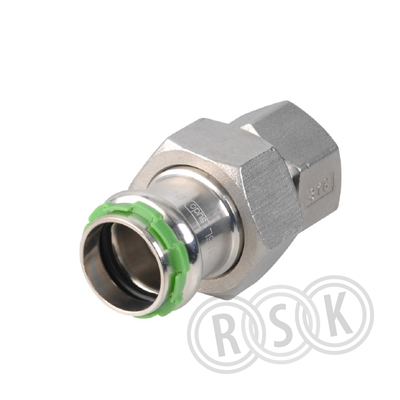

VSH SudoPress Rostfri rak union invändig gga 18xRp3/4. Följande användningsområden:
VSH SudoPress Rostfri rak union invändig gga 18xRp3/4. Följande användningsområden:
RSK-nummer | 1444705 |
---|---|
Tillverkarens artikelnummer | 6551028 |
GTIN | 03430650367654 |
Produkt | Unionskoppling |
Produktnamn | SP6330GV |
Dimension | 18mm x Rp20 |
Storlek | - |
Tryck/Flöde/Temp | PN16, temp -20°C till +110°C |
Effekt/Eldata | - |
Funktion | pressfog tappvatten/värme/kyla |
Utförande | muff x invändig gänga |
---|---|
Färg | rostfri |
Ytbehandling | - |
Material | rostfritt stål 316 L (1.4404) |
Standard | V-profil |
Övrig info | med läckageindikering opressad |
Tillverkarens produktsida | https://aalberts-ips.se/produkt/artikel/1444705 |
RSK flik | 02 Stål-/Aluminium-/Rostfria rör |
Tillverkarens artikelnummer | 6551028 |
---|
GTIN | 03430650367654 |
---|
Tillverkarens produktsida | https://aalberts-ips.se/produkt/artikel/1444705 |
---|
Material anslutning 1 | Rostfritt stål |
---|---|
Materialkvalitet anslutning 1 | Syrafast stål 316L (1.4404) |
Ytskydd anslutning 1 | Obehandlad |
Ytbehandling anslutning 1 | Obehandlad |
Material anslutning 2 | Rostfritt stål |
Materialkvalitet anslutning 2 | Syrafast stål 316L (1.4404) |
Ytskydd anslutning 2 | Obehandlad |
Ytbehandling anslutning 2 | Obehandlad |
Form | Rak |
Modell/Utförande | 3-delad |
Förminskning | Ja |
Excentrisk | Nej |
Systembunden | Ja |
Dimension anslutning 1 | DN 15 |
Utvändig rördiameter anslutning 1 | 18 mm |
Godstjocklek anslutning 1 | 1,3 mm |
Anslutning 1 | Pressmuff |
Pressprofil anslutning 1 | V |
Dimension anslutning 2 | Ansl. 20 (3/4") |
Utvändig rördiameter anslutning 2 | 26,9 mm |
Anslutning 2 | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
Huvudsaklig färg rördel | Grå |
Tryckklass fläns/flänsborrning (PN) | PN 16 |
Material tätning | EPDM (etenpropengummi) |
Med invändig stoppkant | Ja |
Dragfast | Ja |
Längd | 70 mm |
Längd anslutning 1 | 35 mm |
Bygglängd anslutning 1 (Z1) | 13 mm |
Längd anslutning 2 | 31 mm |
Bygglängd anslutning 2 (Z2) | 20 mm |
Nyckelvidd mutter | 30 mm |
Medietemperatur (kontinuerlig) | -20 - 110 °C |
Max. arbetstryck vid 20°C (PN) | 16 bar |
Med packningar | Nej |
Med skyddslock/-plugg | Nej |
Med anslutningsindikering | Ja |
Med avtappningsventil | Nej |
Med luftningsventil/avluftare | Nej |
FM-märkt | Nej |
LPCB-märkt | Nej |
ULC-märkt | Nej |
UL-märkt | Nej |
VdS-märkt | Nej |
DVGW-kvalitetmärke för gas | Nej |
DVGW-kvalitetmärke för vatten | Ja |
Certifierad enligt NF 545 | Nej |
Certifierad enligt KIWA [NL] | Ja |
QA-märkt gas | Nej |
KOMO-certifierad | Nej |
Gastec QA - AR 214 (H2) | Nej |
{{approval.ApprovalName}}
|
---|
Bas |
|||
---|---|---|---|
Antal i FP | 1 | ||
GTIN FP | - | ||
Förpackningstyp | Oförpackad | ||
Förpackningsfunktion | - | ||
Palltyp | - | ||
Djup (mm) | 70 | ||
Bredd (mm) | 35 | ||
Höjd (mm) | 35 | ||
Vikt (kg) | 0,129 |
Monteringsanvisning | Ladda ner |
---|---|
Snabbguide | - |
Drift & Skötsel | - |
Tillverkarens garantiåtagande | - |
Manual | Ladda ner |
Konfigurationsanvisning | - |
Produktblad | - |
Sortimentskatalog | - |
Film | Ladda ner |
Byggvarudeklaration | Ladda ner |
InstallationsBVD | - |
Säkerhetsdatablad | - |
Säkerhetsinstruktion | - |
REACH-informationsblad | - |
Certifikat | Ladda ner |
Prestandadeklaration (DOP) | - |
EU-försäkran (DoC) | - |
Energimärkningsetikett | - |
Energimärkningsetikett (PNG) | - |
Nästlad energimärkningsetikett | - |
Produktblad energimärkning | - |
Miljövarudeklaration ISO14025/EN15804 (EPD) | Ladda ner |
Ritning | - |
Reservdelslista | - |
Roterande bild | - |
Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_1083_1439189.pdf |
---|---|
Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_1083_1439189.pdf |
Film | https://www.youtube.com/watch?v=UDY30XqPFD0 |
Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_1083_1439189.pdf |
Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_1083_1439189.pdf |
Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_1083_1439189.pdf |
