RSK-nr enhet: ST

RSK-Nr: 145 89 77

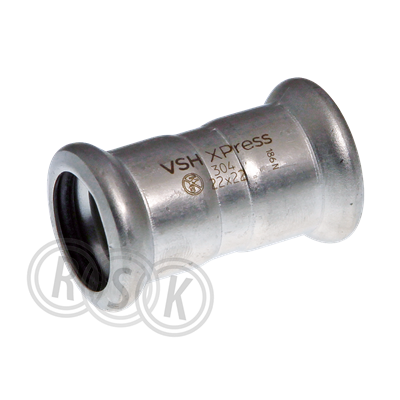

VSH XPress R2401

Muff

Inlagd: 2023-10-19

RSK-nr enhet: ST

VSH Xpress 304 är ett rostfritt presssystem särskilt användbart på kylssystem där det är av stor vikt att förebrygga risken för korrosion. Systemet består av rör och presskopplingar från dim 15 till 108.

• Leak Before Pressed (LBP) funktion
• tydlig märkning av material och dimension på kopplingen

$manufacturer\MANU1083\MANU1083.png$

Aalberts Integrated Piping Systems B.V.

Box 498

NL1200AL Hilversum

010-2007700

Skicka e-post till Aalberts IPS

Besök Aalberts IPS hemsida

• Leak Before Pressed (LBP) funktion
• tydlig märkning av material och dimension på kopplingen

Märkningar

Dokument

Monteringsanvisning Ladda ner
Produktblad Ladda ner

Översikt

RSK-nummer	1458977
Tillverkarens artikelnummer	123460444
GTIN	08711985535372
Produkt	Muff
Produktnamn	VSH XPress R2401
Dimension	22
Storlek	-
Tryck/Flöde/Temp	PN16, temp -35°C till +135°C
Effekt/Eldata	-
Funktion	kyla/värme/tryckluft/solenergi

Utförande	M-profil
Färg	matt silver
Ytbehandling	-
Material	rostfritt stål 304 (1.4301)
Standard	-
Övrig info	ej för tappvatten
Tillverkarens produktsida	https://aalberts-ips.se/produkt/detail/r2401/
RSK flik	02 Stål-/Aluminium-/Rostfria rör

Tillverkarens artikelnummer	123460444

GTIN	08711985535372

Tillverkarens produktsida	https://aalberts-ips.se/produkt/detail/r2401/

Produktegenskaper

Material anslutning 1	Rostfritt stål
Materialkvalitet anslutning 1	Rostfritt stål 304 (1.4301)
Ytskydd anslutning 1	Obehandlad
Ytbehandling anslutning 1	Obehandlad
Material anslutning 2	Rostfritt stål
Materialkvalitet anslutning 2	Rostfritt stål 304 (1.4301)
Ytskydd anslutning 2	Obehandlad
Ytbehandling anslutning 2	Obehandlad
Form	Rak
Modell/Utförande	1-delad
Förminskning	Nej
Excentrisk	Nej
Systembunden	Ja
Dimension anslutning 1	DN 20
Utvändig rördiameter anslutning 1	22 mm
Godstjocklek anslutning 1	1,5 mm
Anslutning 1	Pressmuff
Pressprofil anslutning 1	M
Dimension anslutning 2	DN 20
Utvändig rördiameter anslutning 2	22 mm
Godstjocklek anslutning 2	1,5 mm
Anslutning 2	Pressmuff
Pressprofil anslutning 2	M
Huvudsaklig färg rördel	Grå
Tryckklass fläns/flänsborrning (PN)	PN 16
Material tätning	EPDM (etenpropengummi)
Med invändig stoppkant	Ja
Längd	52 mm
Längd anslutning 1	26 mm
Bygglängd anslutning 1 (Z1)	5 mm
Längd anslutning 2	26 mm
Bygglängd anslutning 2 (Z2)	5 mm
Medietemperatur (kontinuerlig)	-35 - 135 °C
Max. arbetstryck vid 20°C (PN)	16 bar
Med termisk isolering	Nej
Med packningar	Nej
Med skyddslock/-plugg	Nej
Med anslutningsindikering	Nej
Med avtappningsventil	Nej
Med luftningsventil/avluftare	Nej
FM-märkt	Nej
LPCB-märkt	Nej
ULC-märkt	Nej
UL-märkt	Nej
VdS-märkt	Nej
DVGW-kvalitetmärke för gas	Nej
DVGW-kvalitetmärke för vatten	Nej
Certifierad enligt KIWA [NL]	Nej
QA-märkt gas	Nej
KOMO-certifierad	Nej
Gastec QA - AR 214 (H2)	Nej

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.

Logga in

Märkningar

{{approval.ApprovalName}} Visa historik Dölj historik * {{history.DateString}} {{history.HistoryText}}

Förpackningsinformation

Bas
Antal i FP	1
GTIN FP	08711985535358
Förpackningstyp	Oförpackad
Förpackningsfunktion	-
Palltyp	-
Djup (mm)	52
Bredd (mm)	32
Höjd (mm)	32
Vikt (kg)	0,057
Mellan
Antal i FP	10
GTIN FP	08711985537550
Förpackningstyp	Påse
Förpackningsfunktion	-
Ingående GTIN FP	08711985535358
Palltyp	-
Antalet inneliggande GTIN FP	8
Djup (mm)	250
Bredd (mm)	200
Höjd (mm)	23
Vikt (kg)	0,38
Mellan2
Antal i FP	80
GTIN FP	08711985539752
Förpackningstyp	Låda
Förpackningsfunktion	-
Ingående GTIN FP	08711985537550
Palltyp	-
Antalet inneliggande GTIN FP	14
Djup (mm)	318
Bredd (mm)	215
Höjd (mm)	112
Vikt (kg)	5,48
Topp
Antal i FP	10 080
GTIN FP	-
Förpackningstyp	Pall
Förpackningsfunktion	-
Ingående GTIN FP	08711985539752
Palltyp	Pall 800x1200 mm (ISO 1-pall)
Antalet inneliggande GTIN FP	126
Djup (mm)	1200
Bredd (mm)	800
Höjd (mm)	870
Vikt (kg)

Dokument

Dokumentlänkar

Monteringsanvisning	Ladda ner
Snabbguide	-
Drift & Skötsel	-
Tillverkarens garantiåtagande	-
Manual	Ladda ner
Konfigurationsanvisning	-
Produktblad	Ladda ner
Sortimentskatalog	Ladda ner
Film	-
Byggvarudeklaration	-
InstallationsBVD	-
Säkerhetsdatablad	-
Säkerhetsinstruktion	-
REACH-informationsblad	-
Certifikat	-
Prestandadeklaration (DOP)	-
EU-försäkran (DoC)	-
Energimärkningsetikett	-
Energimärkningsetikett (PNG)	-
Nästlad energimärkningsetikett	-
Produktblad energimärkning	-
Miljövarudeklaration ISO14025/EN15804 (EPD)	-
Ritning	-
Reservdelslista	-
Roterande bild	-

Monteringsanvisning	https://www.rskdatabasen.se/infoDocs/MONT/MONT_1083_1458975.pdf
Manual	https://www.rskdatabasen.se/infoDocs/MAN/MAN_1083_1189616.pdf
Produktblad	https://www.rskdatabasen.se/infoDocs/PROD/PROD_1083_1458975.pdf
Sortimentskatalog	https://www.rskdatabasen.se/infoDocs/SKAT/SKAT_1083_1189616.pdf

Projektering

Logga in för att visa mer.

Logga in

RSK-nummer	1458977
Tillverkarens artikelnummer	123460444
GTIN	08711985535372
Produkt	Muff
Produktnamn	VSH XPress R2401
Dimension	22
Storlek	-
Tryck/Flöde/Temp	PN16, temp -35°C till +135°C
Effekt/Eldata	-
Funktion	kyla/värme/tryckluft/solenergi

Utförande	M-profil
Färg	matt silver
Ytbehandling	-
Material	rostfritt stål 304 (1.4301)
Standard	-
Övrig info	ej för tappvatten
