Inlagd: 2015-11-13
RSK-nr enhet: ST

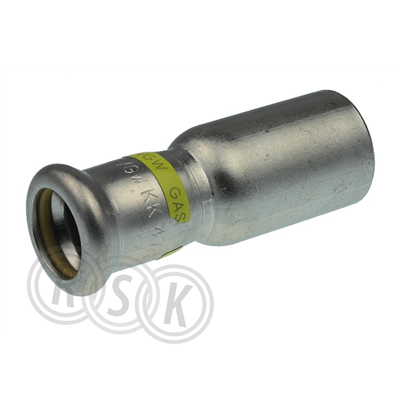

VSH XPress R2707G Reducering 108x88,9, slätända x muff i rostfritt stål 316 för GAS
VSH XPress R2707G Reducering 108x88,9, slätända x muff i rostfritt stål 316 för GAS
RSK-nummer | 1442381 |
---|---|
Tillverkarens artikelnummer | 6212580 |
GTIN | 08711985270570 |
Produkt | Förminskning |
Produktnamn | XPress R2707G |
Dimension | 108x88,9mm |
Storlek | - |
Tryck/Flöde/Temp | 5bar, temp -20°C till +70°C |
Effekt/Eldata | - |
Funktion | pressfog för gas |
Utförande | slätända x press |
---|---|
Färg | rostfri |
Ytbehandling | - |
Material | rostfritt stål |
Standard | - |
Övrig info | - |
Tillverkarens produktsida | https://aalberts-ips.se/produkt/artikel/1442381 |
RSK flik | 02 Stål-/Aluminium-/Rostfria rör |
Tillverkarens artikelnummer | 6212580 |
---|
GTIN | 08711985270570 |
---|
Tillverkarens produktsida | https://aalberts-ips.se/produkt/artikel/1442381 |
---|
Material anslutning 1 | Rostfritt stål |
---|---|
Materialkvalitet anslutning 1 | Syrafast stål 316L (1.4404) |
Ytskydd anslutning 1 | Obehandlad |
Ytbehandling anslutning 1 | Obehandlad |
Material anslutning 2 | Rostfritt stål |
Materialkvalitet anslutning 2 | Syrafast stål 316L (1.4404) |
Ytskydd anslutning 2 | Obehandlad |
Ytbehandling anslutning 2 | Obehandlad |
Form | Rak |
Modell/Utförande | 1-delad |
Förminskning | Ja |
Excentrisk | Nej |
Systembunden | Ja |
Dimension anslutning 1 | DN 100 |
Utvändig rördiameter anslutning 1 | 108 mm |
Anslutning 1 | Lödände |
Pressprofil anslutning 1 | M |
Dimension anslutning 2 | DN 80 |
Utvändig rördiameter anslutning 2 | 88,9 mm |
Godstjocklek anslutning 2 | 2 mm |
Anslutning 2 | Pressmuff |
Pressprofil anslutning 2 | M |
Huvudsaklig färg rördel | Grå |
Material tätning | HNBR (hydrogenererad nitrilgummi) |
Med invändig stoppkant | Ja |
Dragfast | Ja |
Längd | 190 mm |
Längd anslutning 1 | 112 mm |
Bygglängd anslutning 1 (Z1) | 35 mm |
Längd anslutning 2 | 78 mm |
Bygglängd anslutning 2 (Z2) | 15 mm |
Medietemperatur (kontinuerlig) | -20 - 70 °C |
Med termisk isolering | Nej |
Med packningar | Nej |
Med skyddslock/-plugg | Nej |
Med anslutningsindikering | Nej |
Med avtappningsventil | Nej |
Med luftningsventil/avluftare | Nej |
FM-märkt | Nej |
LPCB-märkt | Nej |
ULC-märkt | Nej |
UL-märkt | Nej |
DIN-CERTCO-certifikat | Nej |
VdS-märkt | Nej |
Med godkännande för TÜV | Nej |
DVGW-kvalitetmärke för gas | Ja |
DVGW-kvalitetmärke för vatten | Nej |
Certifierad enligt NF 545 | Nej |
Certifierad enligt KIWA [NL] | Nej |
QA-märkt gas | Nej |
KOMO-certifierad | Nej |
Gastec QA - AR 214 (H2) | Nej |
Typgodkänd enligt BBR/EKS | Nej |
{{approval.ApprovalName}}
|
---|
Bas |
|||
---|---|---|---|
Antal i FP | 1 | ||
GTIN FP | - | ||
Förpackningstyp | Oförpackad | ||
Förpackningsfunktion | - | ||
Palltyp | - | ||
Djup (mm) | 190 | ||
Bredd (mm) | 109 | ||
Höjd (mm) | 109 | ||
Vikt (kg) | 1,052 |
Monteringsanvisning | Ladda ner |
---|---|
Snabbguide | - |
Drift & Skötsel | - |
Tillverkarens garantiåtagande | - |
Manual | Ladda ner |
Konfigurationsanvisning | - |
Produktblad | - |
Sortimentskatalog | Ladda ner |
Film | - |
Byggvarudeklaration | - |
InstallationsBVD | - |
Säkerhetsdatablad | - |
Säkerhetsinstruktion | - |
REACH-informationsblad | - |
Certifikat | Ladda ner |
Prestandadeklaration (DOP) | - |
EU-försäkran (DoC) | - |
Energimärkningsetikett | - |
Energimärkningsetikett (PNG) | - |
Nästlad energimärkningsetikett | - |
Produktblad energimärkning | - |
Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
Ritning | - |
Reservdelslista | - |
Roterande bild | - |
Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_1083_1442381.pdf |
---|---|
Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_1083_1189616.pdf |
Sortimentskatalog | https://www.rskdatabasen.se/infoDocs/SKAT/SKAT_1083_1189616.pdf |
Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/typg_560_1454600_gruppfil.pdf |
