RSK-nr enhet: ST
Inlagd: 2023-10-19
RSK-nr enhet: ST
VSH Xpress 304 är ett rostfritt presssystem särskilt användbart på kylssystem där det är av stor vikt att förebrygga risken för korrosion. Systemet består av rör och presskopplingar från dim 15 till 108.
VSH Xpress 304 är ett rostfritt presssystem särskilt användbart på kylssystem där det är av stor vikt att förebrygga risken för korrosion. Systemet består av rör och presskopplingar från dim 15 till 108.
| RSK-nummer | 1459136 |
|---|---|
| Tillverkarens artikelnummer | 123460601 |
| GTIN | 08711985536942 |

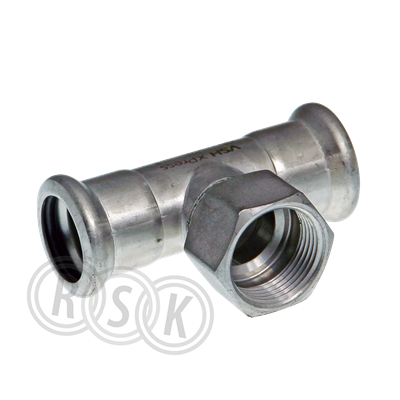

| Produkt | T-rör |
| Produktnamn | VSH XPress R2418 |
| Dimension | 22x22xRp1/2 |
| Storlek | - |
| Tryck/Flöde/Temp | PN16, temp -35°C till +135°C |
| Effekt/Eldata | - |
| Funktion | kyla/värme/tryckluft/solenergi |
| Utförande | M-profil, invändig gänga |
|---|---|
| Färg | matt silver |
| Ytbehandling | - |
| Material | rostfritt stål 304 (1.4301) |
| Standard | - |
| Övrig info | ej för tappvatten |
| Tillverkarens produktsida | https://aalberts-ips.se/produkt/detail/r2418/ |
| RSK flik | 02 Stål-/Aluminium-/Rostfria rör |
| Tillverkarens artikelnummer | 123460601 |
|---|
| GTIN | 08711985536942 |
|---|
| Tillverkarens produktsida | https://aalberts-ips.se/produkt/detail/r2418/ |
|---|
| Material anslutning 1 | Rostfritt stål |
|---|---|
| Materialkvalitet anslutning 1 | Rostfritt stål 304 (1.4301) |
| Ytskydd anslutning 1 | Obehandlad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | Rostfritt stål |
| Materialkvalitet anslutning 2 | Rostfritt stål 304 (1.4301) |
| Ytskydd anslutning 2 | Obehandlad |
| Ytbehandling anslutning 2 | Obehandlad |
| Material anslutning 3 | Rostfritt stål |
| Materialkvalitet anslutning 3 | Rostfritt stål 304 (1.4301) |
| Ytskydd anslutning 3 | Obehandlad |
| Ytbehandling anslutning 3 | Obehandlad |
| Modell/Utförande | T-stycke |
| Vinkel | 90 ° |
| Förminskning | Ja |
| Flerdelad | Nej |
| Systembunden | Ja |
| Dimension anslutning 1 | DN 20 |
| Utvändig rördiameter anslutning 1 | 22 mm |
| Godstjocklek anslutning 1 | 1,5 mm |
| Anslutning 1 | Pressmuff |
| Pressprofil anslutning 1 | M |
| Dimension anslutning 2 | Ansl. 15 (1/2") |
| Utvändig rördiameter anslutning 2 | 21,3 mm |
| Anslutning 2 | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Dimension anslutning 3 | DN 20 |
| Utvändig rördiameter anslutning 3 | 22 mm |
| Godstjocklek anslutning 3 | 1,5 mm |
| Anslutning 3 | Pressmuff |
| Pressprofil anslutning 3 | M |
| Tryckklass fläns (flänsborrning) | PN 16 |
| Material tätning | EPDM (etenpropengummi) |
| Huvudsaklig färg rördel | Grå |
| Längd anslutning 1 | 39,5 mm |
| Bygglängd anslutning 1 (Z1) | 18,5 mm |
| Längd anslutning 2 | 37 mm |
| Bygglängd anslutning 2 (Z2) | 27 mm |
| Längd anslutning 3 | 39,5 mm |
| Bygglängd anslutning 3 (Z3) | 18,5 mm |
| Max. arbetstryck vid 20°C (PN) | 16 bar |
| Medietemperatur (kontinuerlig) | -35 - 135 °C |
| Med packningar | Nej |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
| Med termisk isolering | Nej |
| Med invändig stoppkant | Ja |
| Med skyddslock/-plugg | Nej |
| Med anslutningsindikering | Nej |
| FM-märkt | Nej |
| LPCB-märkt | Nej |
| ULC-märkt | Nej |
| UL-märkt | Nej |
| VdS-märkt | Nej |
| DVGW-kvalitetmärke för gas | Nej |
| DVGW-kvalitetmärke för vatten | Nej |
| Certifierad enligt KIWA [NL] | Nej |
| QA-märkt gas | Nej |
| KOMO-certifierad | Nej |
| Gastec QA - AR 214 (H2) | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 08711985536874 | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 79 | ||
| Bredd (mm) | 53 | ||
| Höjd (mm) | 32 | ||
| Vikt (kg) | 0,105 | ||
Mellan |
|||
| Antal i FP | 2 | ||
| GTIN FP | 08711985539073 | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | 08711985536874 | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | 2 | ||
| Djup (mm) | 700 | ||
| Bredd (mm) | 500 | ||
| Höjd (mm) | 133 | ||
| Vikt (kg) | 4,726 | ||
| Monteringsanvisning | Ladda ner |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | Ladda ner |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | Ladda ner |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_1083_1458975.pdf |
|---|---|
| Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_1083_1189616.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_1083_1458975.pdf |
| Sortimentskatalog | https://www.rskdatabasen.se/infoDocs/SKAT/SKAT_1083_1189616.pdf |
