RSK-nr enhet: ST

RSK-Nr: 482 98 71

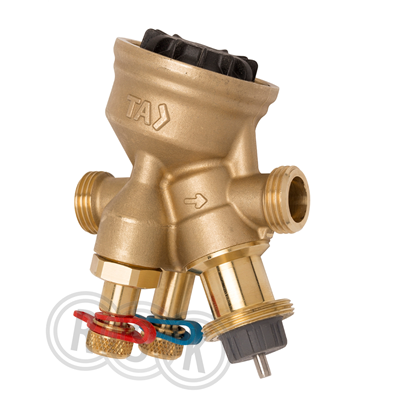

TA-COMPACT-P LF

Injusterings-/styrventil

Inlagd: 2015-03-09

RSK-nr enhet: ST

Tryckoberoende injusterings- och styrventil DN15, LF = Små flöden, utv.gänga R3/4, justerbart maxflöde för noggrann hydronisk reglering, gänga M30x1,5 för ställdon

Tryckoberoende injusterings- och styrventil DN15, LF = Små flöden, utv.gänga R3/4, justerbart maxflöde för noggrann hydronisk reglering, gänga M30x1,5 för ställdon

Märkningar

Dokument

Översikt
RSK-nummer4829871
Tillverkarens artikelnummer52 164-115
GTIN7318794025202
ProduktInjusterings-/styrventil
ProduktnamnTA-COMPACT-P LF
DimensionR20 (DN15)
Storlek-
Tryck/Flöde/TempPN16
Effekt/Eldata-
Funktionför hydronisk reglering
Utförandeutvändig gänga
Färgmässing
Ytbehandling-
Materialmässing
Standardgänga ISO228
Övrig info-
Tillverkarens produktsida https://climatecontrol.imiplc.com/sv-se/produkter/ta-compact-p
RSK flik09 Reglerventiler/Övrig armatur
Tillverkarens artikelnummer 52 164-115
GTIN 7318794025202
Tillverkarens produktsida https://climatecontrol.imiplc.com/sv-se/produkter/ta-compact-p
Produktegenskaper

Produktegenskaper

Material hus/kapsling/stomme Ametal
Materialkvalitet Ametal-C
Dimension (Nominell diameter) DN 15
Anslutningar Utvändig gänga G, cylindrisk (ISO 228-1)
Tryckklass PN 16
Modell/Utförande Membran
Volymflödeshastighet 0,044 - 0,245 m³/h
Förinställt flödesvolym Med slagbegränsning
Min. differenstryck 15 kPa
Max. tryckdifferens 400 kPa
Anslutning reglerenhet M30x1,5
Ventilkarakteristik Linjär
Typ av tryckkompensation Mekanisk
Slaglängd 4 mm
Med mätnippel Ja
Med påfyllnings- och avtappningssventil Nej
Lämplig för vätskor Nej
Lämplig för glykol Ja
Medietemperatur (kontinuerlig) -10 - 90 °C
Längd 55 mm
Bygglängd 55 mm
Höjd 110 mm
Miljö- och hållbarhet

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Oförpackad
Förpackningsfunktion -
Palltyp -
Djup (mm) 74
Bredd (mm) 54
Höjd (mm) 109
Vikt (kg) 0,54
Dokument

Dokumentlänkar

Monteringsanvisning
Snabbguide -
Drift & Skötsel
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad
Sortimentskatalog -
Film -
Byggvarudeklaration -
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD)
Ritning -
Reservdelslista -
Roterande bild -
Monteringsanvisning https://www.rskdatabasen.se/infoDocs/MONT/MONT_14_4829866.pdf
Drift & Skötsel https://www.rskdatabasen.se/infoDocs/DOS/DOS_14_4829866.pdf
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_14_4829866.pdf
Miljövarudeklaration ISO14025/EN15804 (EPD) https://www.rskdatabasen.se/infoDocs/EPD/EPD_0000621.pdf
