Inlagd: 2025-05-06
RSK-nr enhet: ST

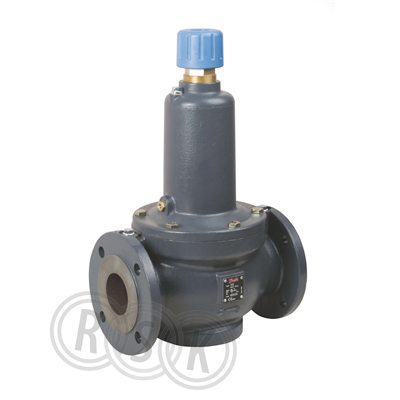

Differenstrycksregulator ASV-PV DN65 med flänsad anslutning PN16. Inställningsområde 60 - 100 kPa. Kvs-värde 48,0. Tilloppstemperatur 120 grader. Förpackningen innehåller ASV-PV-ventil, impulsledning 2.5m, samt två adaptrar för anslutning till en MSV-F2-ventil. Ventilen levereras med tryckinställning 80 kPa.
Differenstrycksregulator ASV-PV DN65 med flänsad anslutning PN16. Inställningsområde 60 - 100 kPa. Kvs-värde 48,0. Tilloppstemperatur 120 grader. Förpackningen innehåller ASV-PV-ventil, impulsledning 2.5m, samt två adaptrar för anslutning till en MSV-F2-ventil. Ventilen levereras med tryckinställning 80 kPa.
RSK-nummer | 4937025 |
---|---|
Tillverkarens artikelnummer | 003Z0643 |
GTIN | 5702421558508 |
Produkt | Differenstrycksregulator |
Produktnamn | ASV-PV |
Dimension | DN65 |
Storlek | kvs 48,0 |
Tryck/Flöde/Temp | 16 bar |
Effekt/Eldata | - |
Funktion | inställningsområde 60-100 kPa |
Utförande | flänsad |
---|---|
Färg | grå |
Ytbehandling | målad utvändigt |
Material | gjutjärn |
Standard | - |
Övrig info | - |
Tillverkarens produktsida | - |
RSK flik | 12 Automatik/Styrventiler |
Tillverkarens artikelnummer | 003Z0643 |
---|
GTIN | 5702421558508 |
---|
Tillverkarens produktsida | - |
---|
Material hus/kapsling/stomme | Gjutjärn |
---|---|
Materialkvalitet | Gjutjärn EN-GJL-250 (GG 25) |
Dimension (Nominell diameter) | DN 65 |
Anslutning 1 | Fläns |
Anslutning 2 | Fläns |
Med koppling anslutning 1 | Nej |
Tryckklass | PN 16 |
Tryckklass fläns (flänsborrning) | PN 16 |
Med koppling anslutning 2 | Nej |
Ytskydd | Övrigt |
Membranstyrd | Ja |
Max. differenstryck vid 20°C | 250 kPa |
Max. arbetstryck | 16 bar |
Inställbart differenstryck | Ja |
Justeringsområde | 60 - 100 kPa |
Medietemperatur (kontinuerlig) | -10 - 120 °C |
Med mängdbegränsare | Nej |
Manövrering | Mediumstyrd |
Lägesindikator | Nej |
Mätningsanslutning | Nippel |
Med avtappningsventil | Nej |
Med impulsledning | Ja |
Kvs-värde | 48 |
Längd anslutning 1 | 290 mm |
Höjd | 385 mm |
Spindelvinkel | 90 ° |
Med isolering | Nej |
{{approval.ApprovalName}}
|
---|
Bas |
|||
---|---|---|---|
Antal i FP | 1 | ||
GTIN FP | 5702421558508 | ||
Förpackningstyp | Låda | ||
Förpackningsfunktion | - | ||
Palltyp | - | ||
Djup (mm) | 600 | ||
Bredd (mm) | 400 | ||
Höjd (mm) | 365 | ||
Vikt (kg) | 42 |
Monteringsanvisning | Ladda ner |
---|---|
Snabbguide | - |
Drift & Skötsel | - |
Tillverkarens garantiåtagande | - |
Manual | - |
Konfigurationsanvisning | - |
Produktblad | Ladda ner |
Sortimentskatalog | - |
Film | - |
Byggvarudeklaration | - |
InstallationsBVD | - |
Säkerhetsdatablad | - |
Säkerhetsinstruktion | - |
REACH-informationsblad | - |
Certifikat | - |
Prestandadeklaration (DOP) | - |
EU-försäkran (DoC) | - |
Energimärkningsetikett | - |
Energimärkningsetikett (PNG) | - |
Nästlad energimärkningsetikett | - |
Produktblad energimärkning | - |
Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
Ritning | - |
Reservdelslista | - |
Roterande bild | - |
Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_22_4937025.pdf |
---|---|
Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_4937025.pdf |
