RSK-nr enhet: ST

RSK-Nr: 536 23 33

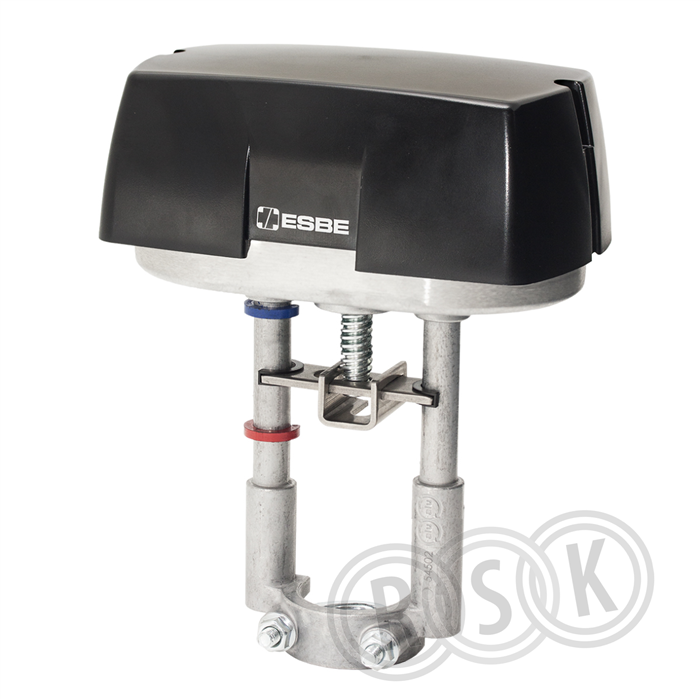

ALF364

Ställdon

Inlagd: 2015-09-10

RSK-nr enhet: ST

ESBE-serien ALF styrs antingen av en 3-punkts potentialfri signal eller av en modulerande/proportionell (t.ex. 0..10 V, 2..10 V, 4-20 mA) styrsignal. Modulerande/proportionell styrsignal ger ett snabbt ställdon.

ESBE-serien ALF styrs antingen av en 3-punkts potentialfri signal eller av en modulerande/proportionell (t.ex. 0..10 V, 2..10 V, 4-20 mA) styrsignal. Modulerande/proportionell styrsignal ger ett snabbt ställdon.

Märkningar

CE

Dokument

Översikt
RSK-nummer5362333
Tillverkarens artikelnummer22201300
GTIN7330193049177
ProduktStälldon
ProduktnamnALF364
Dimension-
Storlek-
Tryck/Flöde/Temp-
Effekt/Eldata24V AC/DC
Funktion1500N
Utförandeproportionell/3-punkt, 30s
Färgflerfärgad
Ytbehandling-
Materialflermaterial
Standard-
Övrig info-
Tillverkarens produktsida https://esbe.eu/sv/produkter/linjara-stalldon/alfxx4
RSK flik12 Automatik/Styrventiler
Tillverkarens artikelnummer 22201300
GTIN 7330193049177
Tillverkarens produktsida https://esbe.eu/sv/produkter/linjara-stalldon/alfxx4
Produktegenskaper

Produktegenskaper

Lämplig för ventil Ja
Lämpling för ventilationsarmatur Nej
Matningsspänning 24 V AC/DC
Styrsignal 0-10V / 4-20mA
Energiförbrukning vid drift 11 W
Energiförbrukning vid vila 7 W
Modell/Utförande Linjär
Reglering modulerande Ja
Transmission Med kugghjul
Anslutning till avstängningsventil Märkesbundet
Spänningslös stängd Nej
Inställbar återkopplingssignal Ja
Hjälpkontakter som tillval Nej
Inställbart arbetsområde Nej
Lämplig för manuell drift Ja
Gångtid 30 s
Ställkraft 1500 N
Slaglängd 60 mm
Självjusterande slaglängd Ja
Kapslingsklass (IP) IP54
Tillåten relativ luftfuktighet 0 - 90 %
Omgivningstemperatur -10 - 50 °C
Höjd 252 mm
Bredd 200 mm
Djup 135 mm
Explosionssäker Nej
Material hus/kapsling/stomme Aluminium/Plast
Miljö- och hållbarhet

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 140
Bredd (mm) 205
Höjd (mm) 257
Vikt (kg) 2,06
Dokument

Dokumentlänkar

Monteringsanvisning Ladda ner
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad Ladda ner
Sortimentskatalog -
Film -
Byggvarudeklaration Ladda ner
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) Ladda ner
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Monteringsanvisning https://www.rskdatabasen.se/infoDocs/MONT/MONT_218_5362331.pdf
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_218_5362333.pdf
Byggvarudeklaration https://www.rskdatabasen.se/infoDocs/BVD/BVD_218_5362331.pdf
EU-försäkran (DoC) https://www.rskdatabasen.se/infoDocs/DOC/DOC_218_5362331.pdf
