RSK-nr enhet: ST
Inlagd: 2019-10-30
RSK-nr enhet: ST

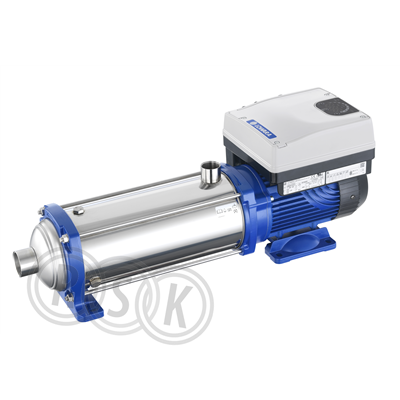

Lowara elektronisk tryckstegringspump, Smart Pump 10HME03N15M02VBE. Horisontell 3-stegs centrifugalpump med intelligent pumpstyrning och permanentmagnetmotor, eSM, inkl. tryckgivare. Avsedd för dricksvattenförsörjning, bevattningar, lätt industri m.m. Dricksvattengodkänd enligt WRAS, ACS och D.M. 174. Materialspecifikation: Pumphus AISI 316L, Pumphjul AISI 316L. Inre tätning Kol/Keramik/EPDM. Anslutningar IN/UT: Invändig gänga Rp1½" (G 40)/Rp1¼" (G 32). 1-fas, 230 V. 7,62 A. 1,5 kW, 3600 RPM. Verkningsgrad IES2. IP 55 , Isolationsklass F (155°C). Inbyggt motorskydd, larm, externa ingångar för start/stopp m.m. Temp -30 - 90°C. Tryck max 10 bar, Vikt 14 Kg. Längd 422 mm, Bredd 224 mm, Höjd 239 mm.
Lowara elektronisk tryckstegringspump, Smart Pump 10HME03N15M02VBE. Horisontell 3-stegs centrifugalpump med intelligent pumpstyrning och permanentmagnetmotor, eSM, inkl. tryckgivare. Avsedd för dricksvattenförsörjning, bevattningar, lätt industri m.m. Dricksvattengodkänd enligt WRAS, ACS och D.M. 174. Materialspecifikation: Pumphus AISI 316L, Pumphjul AISI 316L. Inre tätning Kol/Keramik/EPDM. Anslutningar IN/UT: Invändig gänga Rp1½" (G 40)/Rp1¼" (G 32). 1-fas, 230 V. 7,62 A. 1,5 kW, 3600 RPM. Verkningsgrad IES2. IP 55 , Isolationsklass F (155°C). Inbyggt motorskydd, larm, externa ingångar för start/stopp m.m. Temp -30 - 90°C. Tryck max 10 bar, Vikt 14 Kg. Längd 422 mm, Bredd 224 mm, Höjd 239 mm.
| RSK-nummer | 5855137 |
|---|---|
| Tillverkarens artikelnummer | AA-104630244 |
| GTIN | - |
| Produkt | Tryckstegringspump |
| Produktnamn | 10HME03N15M02VBE |
| Dimension | Rp1½" (G 40)/Rp1¼" (G 32) |
| Storlek | 422x224x239mm (LxBxH) |
| Tryck/Flöde/Temp | PN 10, 10m³/ h, -30 till 90°C |
| Effekt/Eldata | 1 x 230 V 50 Hz/1,5 kW |
| Funktion | för tryckstegring/tappvatten |
| Utförande | gängad |
|---|---|
| Färg | rostfri/blå |
| Ytbehandling | kataforesbehandlad |
| Material | Hus & pumphjul: Syrafast stål |
| Standard | WRAS, ACS, EN 12756 |
| Övrig info | IP 55 , IES2 |
| Tillverkarens produktsida | https://www.xylem.com/sv-se/products--services/pumps-packaged-pump-systems/pumps/multi-stage-pumps/vertical-horizontal/e-hm-horizontal-multistage-centrifugal-pumps/?facetids=35 |
| RSK flik | 14 Pumpar |
| Tillverkarens artikelnummer | AA-104630244 |
|---|
| GTIN | - |
|---|
| Modell/Utförande | Horisontell |
|---|---|
| Material pumphus | Rostfritt stål |
| Materialkvalitet pumphus | Syrafast stål 316 (1.4408) |
| Material impeller/pumphjul | Rostfritt stål |
| Materialkvalitet impeller/pumphjul | Syrafast stål 316 (1.4408) |
| Nominellt flöde (BEP) | 11,4 m³/h |
| Tryckhöjd (BEP) | 333,4 kPa |
| Max. flödeskapacitet | 17 m³/h |
| Max. statisk höjd | 52 m |
| Max. arbetstryck | 16 bar |
| Märkspänning | 208 - 240 V |
| Antal faser | 1 |
| Frekvens | 50 Hz |
| Märkström | 7,62 A |
| Axeleffekt per motor (P2) | 1,5 kW |
| Isolationsklass (IEC) | F |
| Varvtal | 3600 1/min (RPM) |
| Varvtalsreglering motor | Inbyggd (integrerad) |
| Typ av varvtalsreglering | Steglöst reglerbar |
| Stödjer protokoll Modbus RTU | Ja |
| Stödjer protokoll BACnet MS/TP | Ja |
| Medietemperatur (kontinuerlig) | -30 - 120 °C |
| Omgivningstemperatur | -20 - 50 °C |
| Anslutning inloppssida | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Anslutningsdimension inloppssida | Ansl. 40 (1 1/2") |
| Anslutningsstandard inloppssida | ISO 7-1 / EN 10226-1 |
| Anslutning utloppssida | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Anslutningsdimension utloppssida | Ansl. 32 (1 1/4") |
| Anslutningsstandard utloppssida | ISO 7-1 / EN 10226-1 |
| Kapslingsklass (IP) | IP55 |
| Pumphöjd | 239 mm |
| Motoreffektivitetsklass | IE5 |
| Med torrkörningsskydd | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 545 | ||
| Bredd (mm) | 355 | ||
| Höjd (mm) | 302 | ||
| Vikt (kg) | 18 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | Ladda ner |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_24_5855053.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_24_5855053.pdf |
